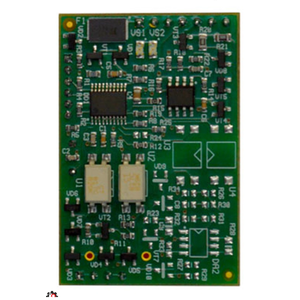

Универсальная плата цифровых шин для Zont Climatic.

Автоматический регулятор ZONT Climatic, при управлении котлом по цифровой шине обеспечивает плавное регулирование температуры теплоносителя за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальные значения для температуры теплоносителя и уровня модуляции.

Чтобы полностью использовать возможности модуляционной горелки предназначен Интерфейс OpenTherm. С его помощью взаимодействие термостата с горелкой котла осуществляется по протоколу стандарта OpenTherm® и каждые несколько секунд передается корректирующий сигнал о требуемой в данный момент мощности горелки.

Кроме того, по протоколу OpenTherm® можно получать от котла информацию о его состоянии и технические параметры, что очень важно для сервисного обслуживания.

Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу.

Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Варианты управления отоплением по цифровой шине:

– Цифровое управление по воздуху с ПИД регулированием температуры теплоносителя – контролируется датчик температуры воздуха, установленный в помещении, и если его показания отличаются от целевой температуры, заданной действующим режимом отопления, то ПИД алгоритм вычисляет значение температуры теплоносителя, которая потребуется для компенсации. Регулятор передает это расчетное значение по цифровой шине в котел.

– Цифровое управление по температуре воздуха на улице без контроля температуры в помещении по температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания комфортной температуры в помещении равной 20 °С. Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине.

Если значение целевой температуры воздуха в помещении, заданное действующим режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет температуру ТН для этого значения.

– Цифровое управление по температуре воздуха на улице с контролем температуры в помещении контролируется датчик температуры воздуха, установленный в помещении. По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания температуры в помещении в соответствии с заданной действующим режимом отопления.

– Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине регулирование при таком варианте управления зависит сразу от двух параметров — показаний датчика воздуха в помещении и показаний датчика уличной температуры. Поэтому значение температуры ТН вычисляется с учетом ПИД регулирования, и ограничивается значением, определенным по кривой ПЗА.

– Цифровое управление по фиксированной температуре теплоносителя – регулятор контролирует штатный датчик температуры ТН котла и передает в котел фиксированную целевую температуру, заданную действующим режимом отопления.
